塑料拖链　工程塑料拖链

关键字：塑料拖链 工程塑料拖链 普通工程塑料拖链 承重型工程塑料拖链


塑料拖链 工程塑料拖链 普通工程塑料拖链 承重型工程塑料拖链

特点：耐磨、耐高温、不变形、低噪音、装拆灵活、寿命特长。



拖链的用途与特点
◆适合于使用在往复运动的场合，能够对内置的电缆、 油管、气管、水管等起到牵引和保护作用。
◆拖链每节部能打开，便于安装和维修。运动时噪音 低、耐磨、可高速运动。
◆拖链已被广泛应用于数控机床、电子设备、石材机 械、玻璃机械、门窗机械、注塑机，机械手、起重运 输设备、自动化仓库等。

拖链的结构
◆拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。
◆相同系列的拖链内高、外高、节距相同．拖链内高、弯曲半径R可有不同的选择。
◆单元链节由左右链板和上下盖板组成，拖链每节部能打开．装拆方便．不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。
◆另可提供分隔片，将链内空间按需要分隔开。

拖链的基本参数
◆材料：增强尼龙，具有高的压力和抗拉负荷，良好的韧性高弹性耐磨性阻燃。高低温Bt性能稳定，可以使用在室外。
◆抗耐性：喇油、盐并有一定的耐酸、耐碱能力。
◆运行速匿和加速度：最高速度可达5米／秒，最高加速度可达5米/秒(具体速度、加速度视运行情况而定)。
◆运行寿命：在正常架空使用情况下，可达500万往复运动次数(具体寿命视运行惰况而定)。

拖链的运行方式
水平
90度旋转
垂直立式
垂直吊式
组合式（水平+垂直）

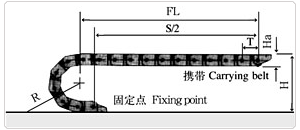

水平架空运行

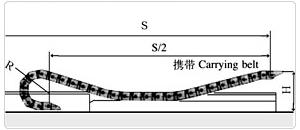

滑动运行
T=节距
Ha=外高
FL=架空长度
P=固定偏离行程中心的距离 		    S=运行行程
R=弯典半径
H=安装高度

拖链长度和安装高度计算
拖链长度L=S/2+pR+P(2-3)T
拖链安装高度H=2R+Ha+0.1Ha
固定点在运行行程中间时（即P=0）
注：滑运运行拖链的长度和安装高度请来电咨询

拖链选用原则
◇内高：选择内置电缆、油管、气管、水管等中最粗的一根作为参考高度，加上至少10％的高度空间作为拖链内高Hi。如果重叠按重叠后实际高度作为 考高度。
◇内宽：选择较粗的一些电缆、油管、气管、水管等， 其外经之和作为拖链内宽的参考，并留有至少10％ 的宽度空间。
◇弯曲半径：选择内置电缆．油管、气管、水管等中 最大的弯曲半径作为对考值并留有10％以上的空间

拖链内置电缆、油管、水管、气管的放置原则
◇应该留有15％的剩余空间，让内置电缆、油管等可 以自由活动，在半径方向上对拖链不产生拉力。
◇直径差别大的导线应该分开铺设，重量平均分布．必要时可用分隔片分开。
◇在高速或高频率运行时，要尽量使导线在水平上相 互分开，不要使之相互叠置，在电缆、气管、油管等较多的时候建议使用分隔片

拖链的安装方法
◇使用适当的平头螺丝刀，垂直插入盖板两端的开启孔，打开盖扳，将电缆、油管等按照我们提供的放置原则放入拖链，然后盖上盖板，此外，电线的固定端 和活动端均应去张力装置加以固定．
◇在长距离滑动使用时，建议使用导向槽。导向槽的 使用和安装请咨询我公司的专业人员。
供货状态
从一面撬开
从另一面撬开
打开拖链
铺入电缆
用螺丝作为杠杆把链盖封闭
